C4 Model — Giải pháp trực quan hóa kiến trúc phần mềm hiện đại
Trong quá trình phát triển phần mềm hiện đại, rất nhiều nhóm kỹ thuật gặp khó khăn trong việc giao tiếp về kiến trúc hệ thống. Biểu đồ thường bị vẽ một cách tùy hứng, thiếu tính nhất quán, khó đọc và nhanh chóng trở nên lỗi thời so với mã nguồn thực tế.
Đó cũng chính là lý do Simon Brown tạo ra C4 Model — một mô hình trực quan hóa kiến trúc phần mềm đơn giản nhưng cực kỳ hiệu quả.
1. Vấn đề của ngành phần mềm: Sự thất bại trong giao tiếp
Ngành công nghiệp phần mềm hiện nay đang đối mặt với một vấn đề nghiêm trọng về giao tiếp trực quan trong kiến trúc hệ thống. Khi các phương pháp phát triển linh hoạt (Agile) và Lean trở nên phổ biến, trong sự vội vã chạy theo tốc độ, nhiều nhóm đã vô tình loại bỏ luôn cả việc lập mô hình và viết tài liệu kiến trúc.

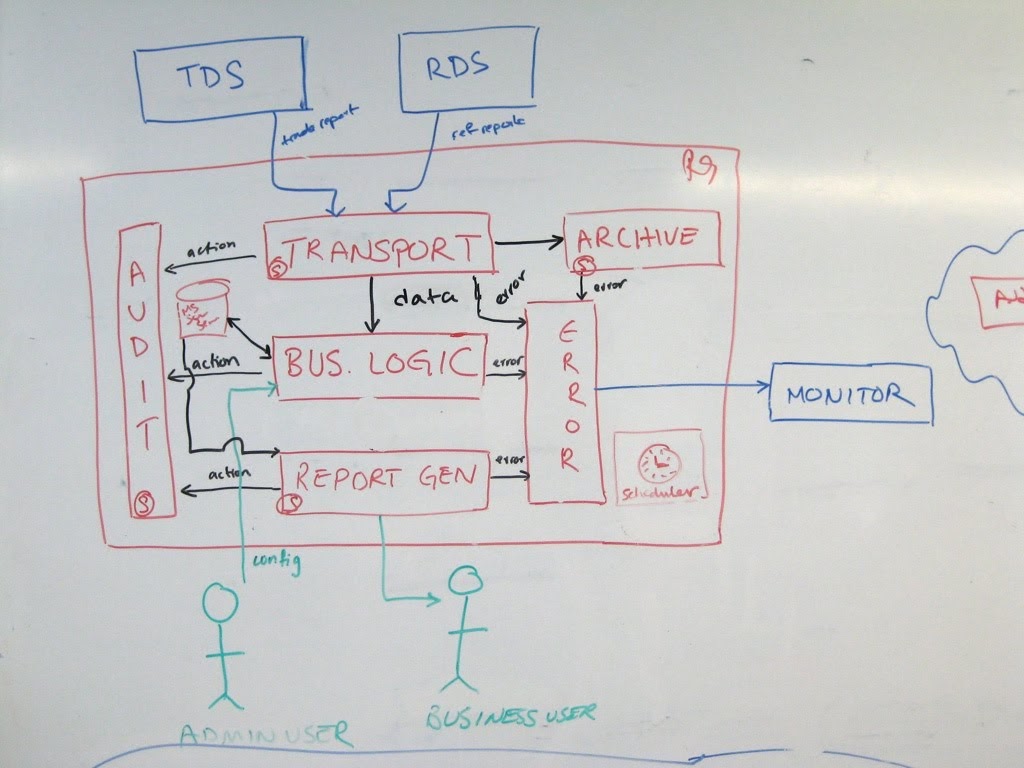

Các quy trình và tiêu chuẩn thiết kế truyền thống như RUP hay UML bị nhiều nơi từ bỏ hoặc không được đào tạo bài bản, dẫn đến việc các lập trình viên thường tự vẽ ra những biểu đồ “hộp và đường thẳng” lộn xộn, thiếu tính nhất quán và không có quy tắc ngữ nghĩa rõ ràng.
Ngoài ra, ngành phần mềm cũng thiếu một bộ từ vựng chung. Những thuật ngữ như component, module hay service thường bị sử dụng mơ hồ ở nhiều mức độ trừu tượng khác nhau. Cuối cùng, khoảng cách giữa biểu đồ thiết kế và mã nguồn thực tế (model-code gap) khiến nhiều sơ đồ nhanh chóng trở nên lỗi thời, không còn mang giá trị định hướng cho đội ngũ phát triển.
2. Mô hình C4 là gì?

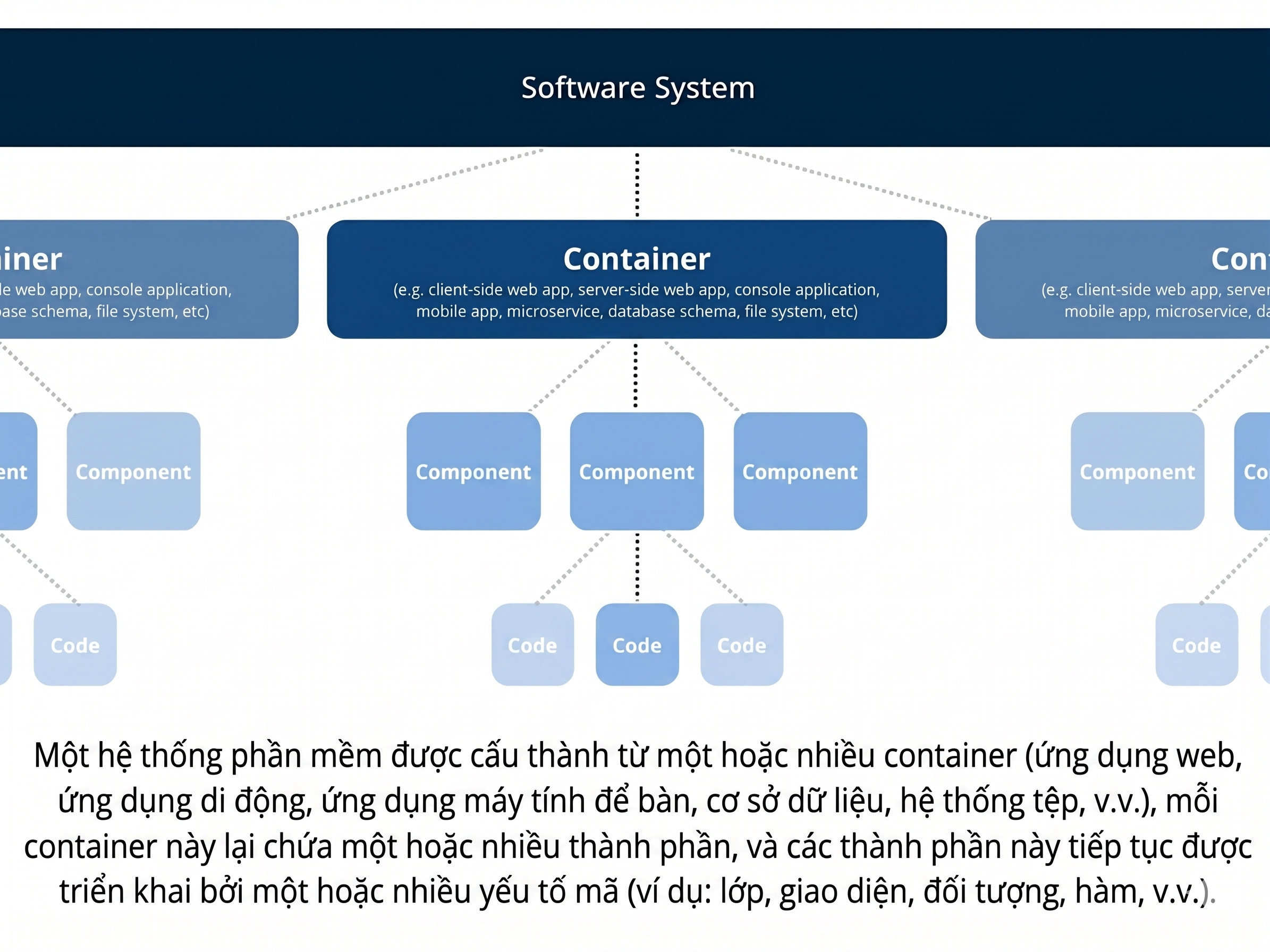

C4 Model (Context, Containers, Components, Code) là một tập hợp các ý tưởng và kỹ thuật tinh gọn giúp các nhóm phát triển trực quan hóa và giao tiếp hiệu quả về kiến trúc phần mềm.
Khác với UML hay các framework kiến trúc phức tạp, C4 không phải là một quy trình thiết kế. Nó đơn giản là một hệ thống bản đồ phân cấp giúp mô tả hệ thống phần mềm theo nhiều mức độ chi tiết khác nhau.

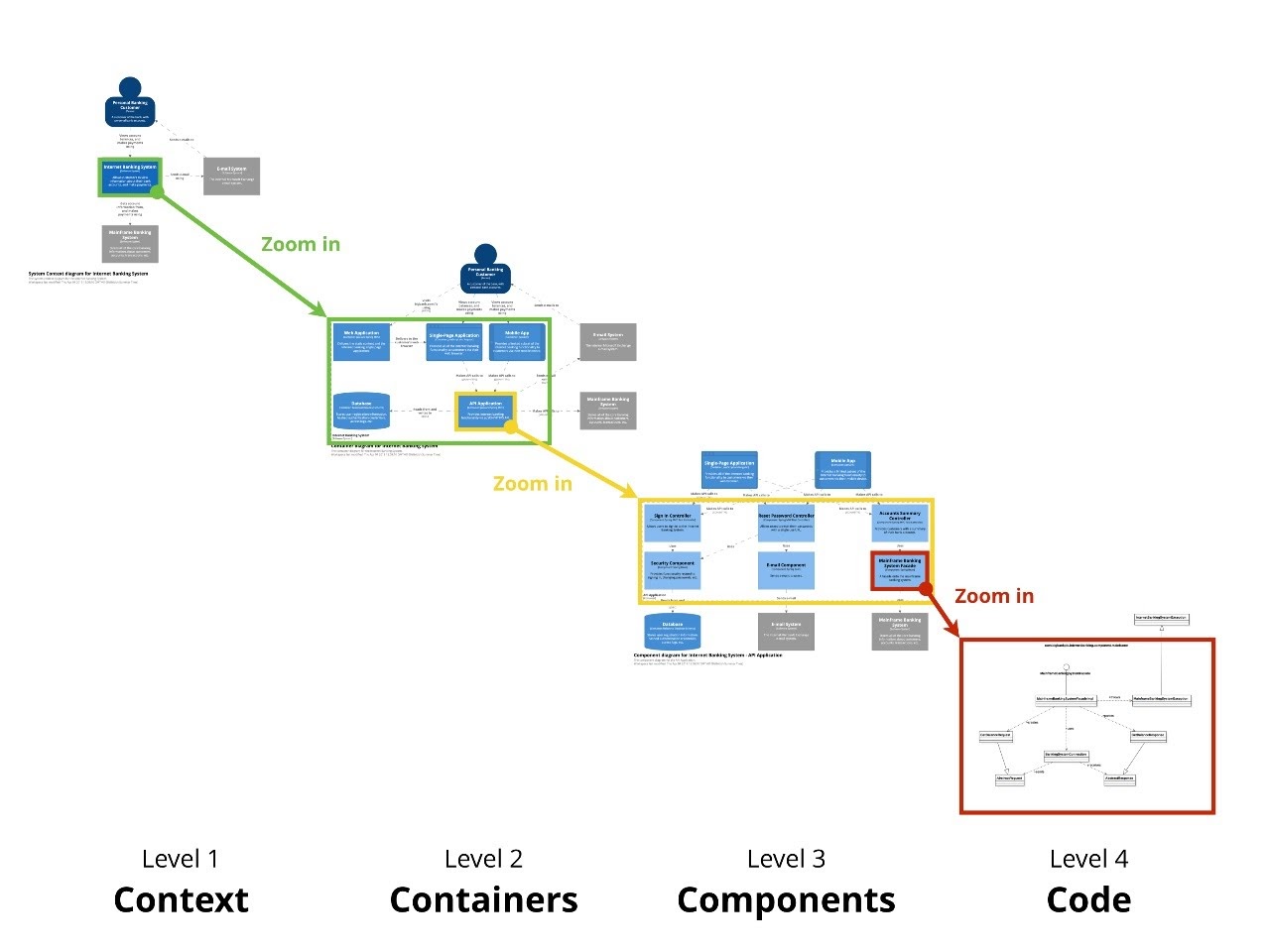

Mô hình này hoạt động dựa trên triết lý của Ben Shneiderman:
“Overview first, zoom and filter, then details on demand.”
Tương tự Google Maps, C4 cho phép người xem bắt đầu từ góc nhìn tổng quan của hệ thống, sau đó phóng to dần vào các lớp bên trong để xem chi tiết kỹ thuật khi cần thiết.
3. Phân tích 4 cấp độ của C4 Model

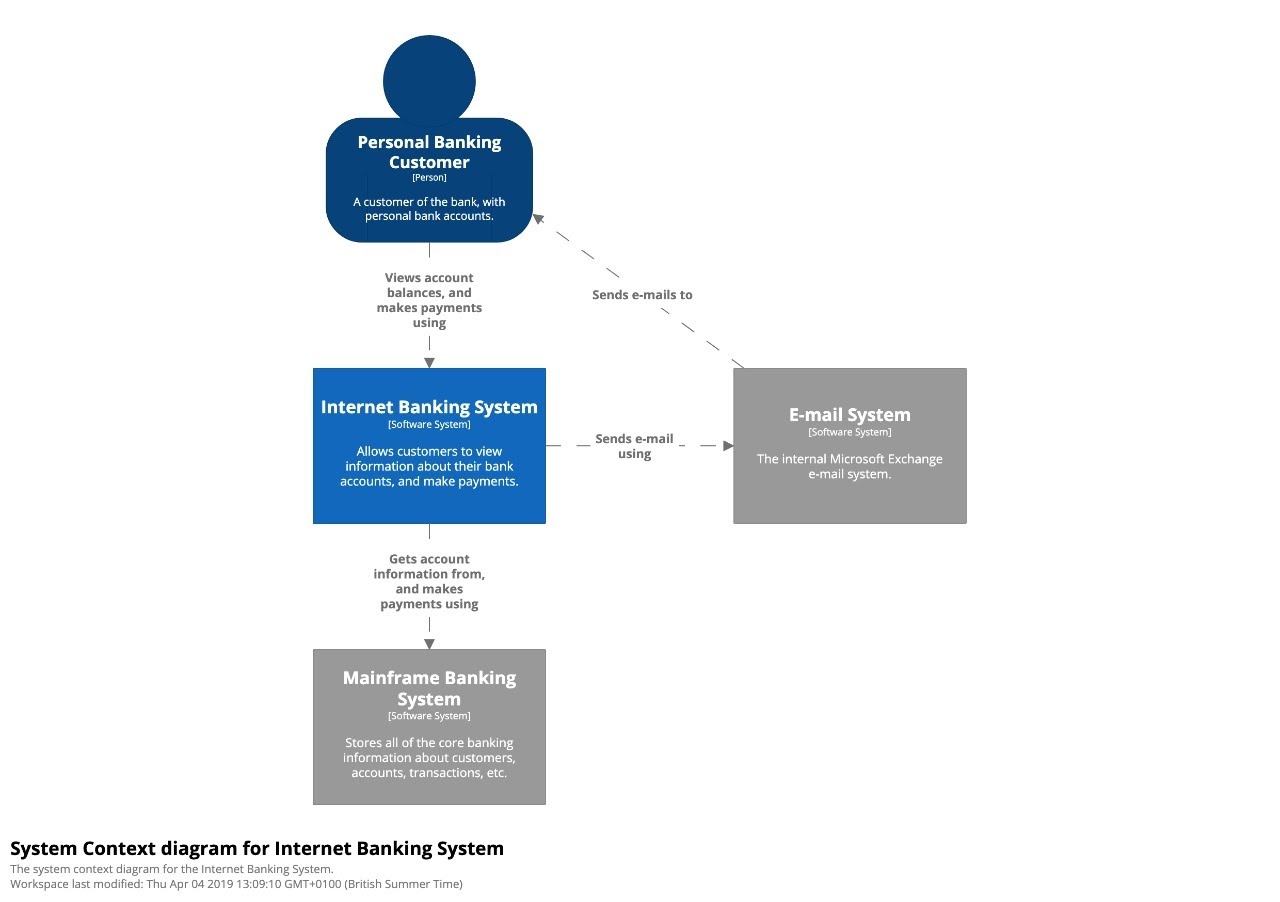

3.1 System Context Diagram — Biểu đồ Ngữ cảnh Hệ thống
Đây là cấp độ đầu tiên và cũng là góc nhìn tổng quan nhất của hệ thống.
Biểu đồ này đặt hệ thống phần mềm ở trung tâm, xung quanh là:
- Người dùng
- Đối tác bên ngoài
- Các hệ thống tích hợp
Mục tiêu của cấp độ này là giúp mọi người hiểu:
- Hệ thống phục vụ ai
- Hệ thống tương tác với những gì
- Vai trò của hệ thống trong toàn bộ môi trường kinh doanh
Cấp độ này gần như không đề cập tới công nghệ triển khai.
Ví dụ
Hệ thống ngân hàng trực tuyến:
- Người dùng: Khách hàng cá nhân
- Tích hợp: Core Banking System
- Tích hợp: Email System

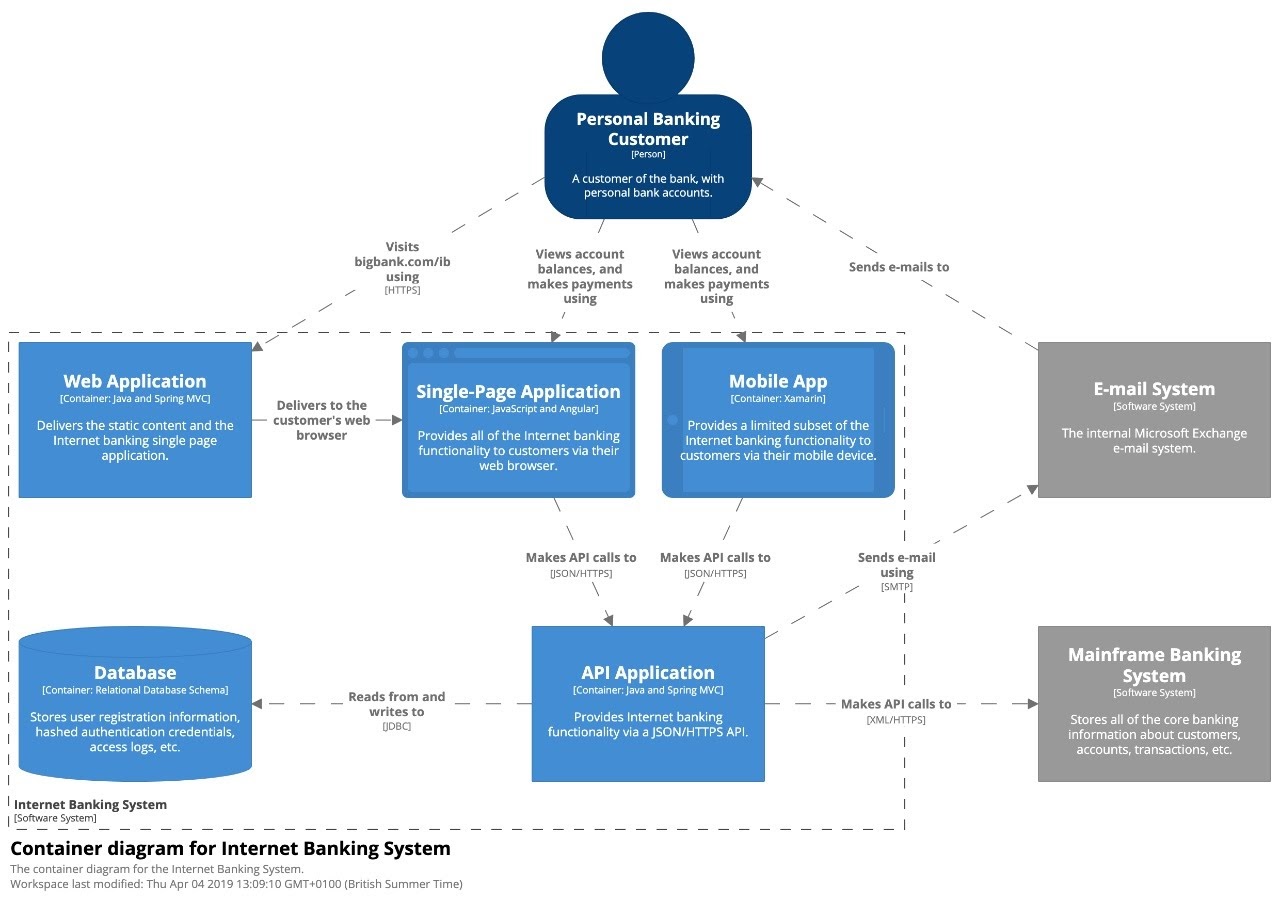

3.2 Container Diagram — Biểu đồ Container
Sau khi “zoom in” từ System Context, chúng ta sẽ nhìn thấy các khối công nghệ cấp cao cấu thành hệ thống.
Trong C4, một Container không nhất thiết là Docker container. Nó có thể là:
- Web Application
- Mobile Application
- Backend Service
- Database
- SPA Application
- Microservice
Nói đơn giản, đây là các đơn vị có thể triển khai hoặc vận hành độc lập.
Ví dụ
Hệ thống ngân hàng trực tuyến gồm:
- Web App (Spring MVC)
- SPA App (Angular)
- Mobile App
- API Application
- Database

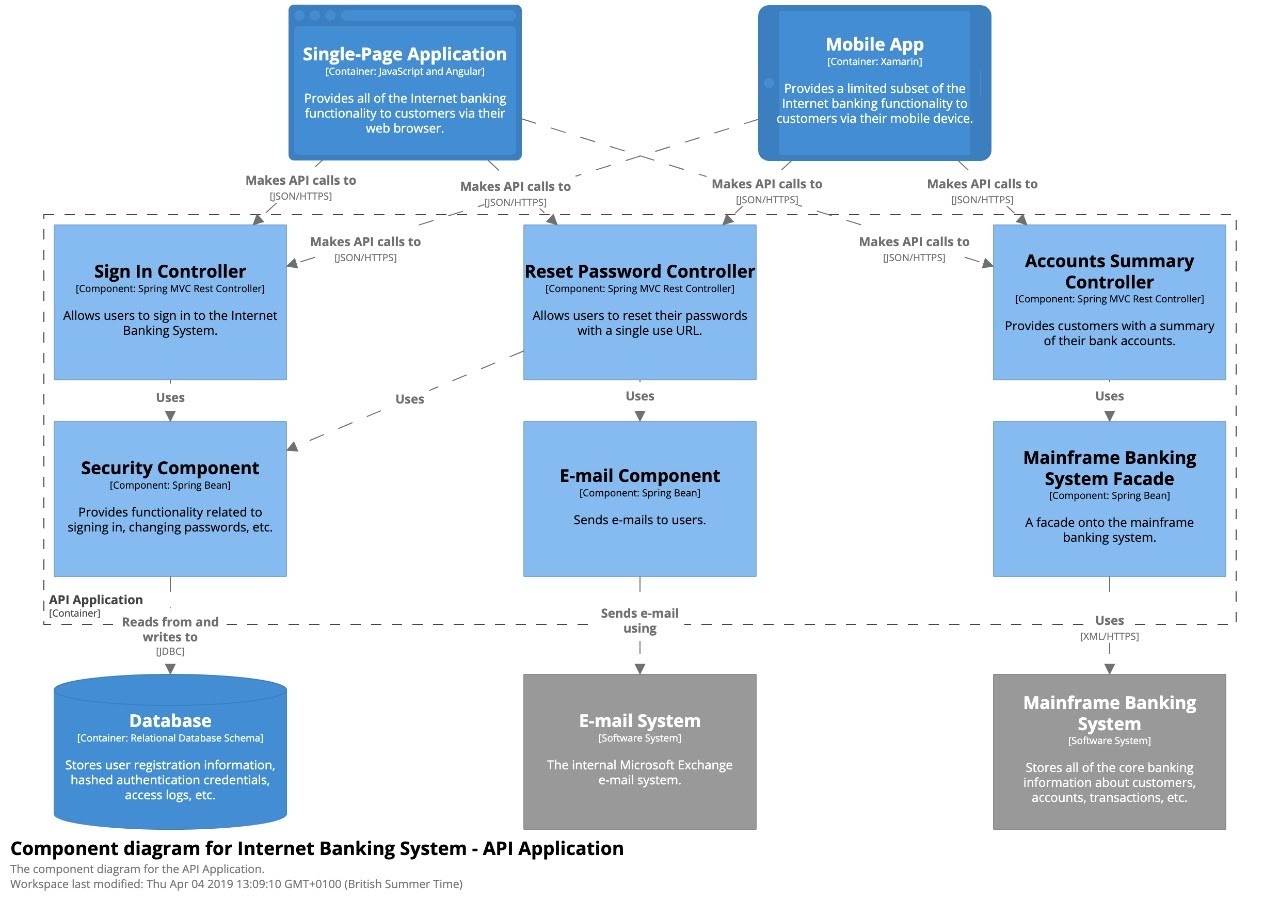

3.3 Component Diagram — Biểu đồ Component
Khi tiếp tục zoom vào một Container cụ thể, chúng ta sẽ thấy các Component bên trong.
Component là các nhóm chức năng xử lý logic liên quan trong cùng một process hoặc application runtime.
Ví dụ với API Application:
- Sign In Controller
- Security Component
- Banking Facade
- Notification Component
Mục tiêu của cấp độ này là giúp developer hiểu:
- Cách chia module
- Luồng xử lý chính
- Quan hệ phụ thuộc giữa các thành phần

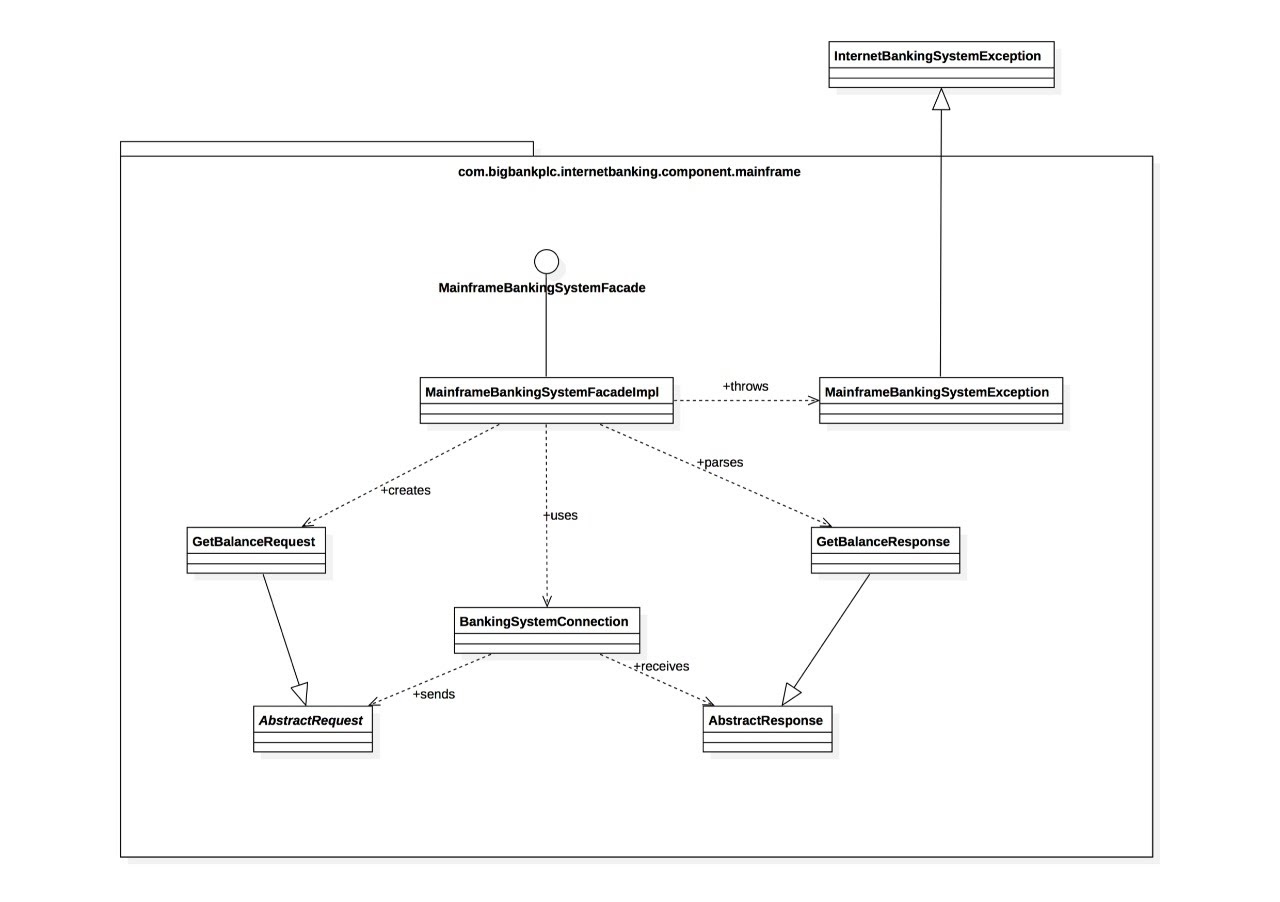

3.4 Code Diagram — Biểu đồ mức mã nguồn
Đây là mức chi tiết sâu nhất của C4 Model.
Biểu đồ này thể hiện:
- Class
- Interface
- Object
- Function
- Quan hệ kế thừa hoặc phụ thuộc
Thông thường người ta sử dụng UML Class Diagram ở cấp độ này.
Tuy nhiên, Simon Brown cho rằng cấp độ này là tùy chọn và thường không cần thiết, bởi:
- Mã nguồn thay đổi liên tục
- IDE đã hỗ trợ đọc cấu trúc class rất tốt
- Diagram dễ bị lỗi thời
4. Các nguyên tắc về Notation
Mặc dù C4 không ép buộc một bộ ký hiệu phức tạp như UML, bạn vẫn nên tuân theo một số nguyên tắc để đảm bảo tính trực quan và nhất quán.
Checklist cho một biểu đồ C4 tốt
- Có tiêu đề rõ ràng
- Có chú giải (Legend/Key)
- Không sử dụng “hộp trống”
- Có mô tả trách nhiệm cho từng thành phần
- Hiển thị công nghệ sử dụng
- Đường kết nối có ý nghĩa rõ ràng
- Màu sắc và hình khối được dùng nhất quán

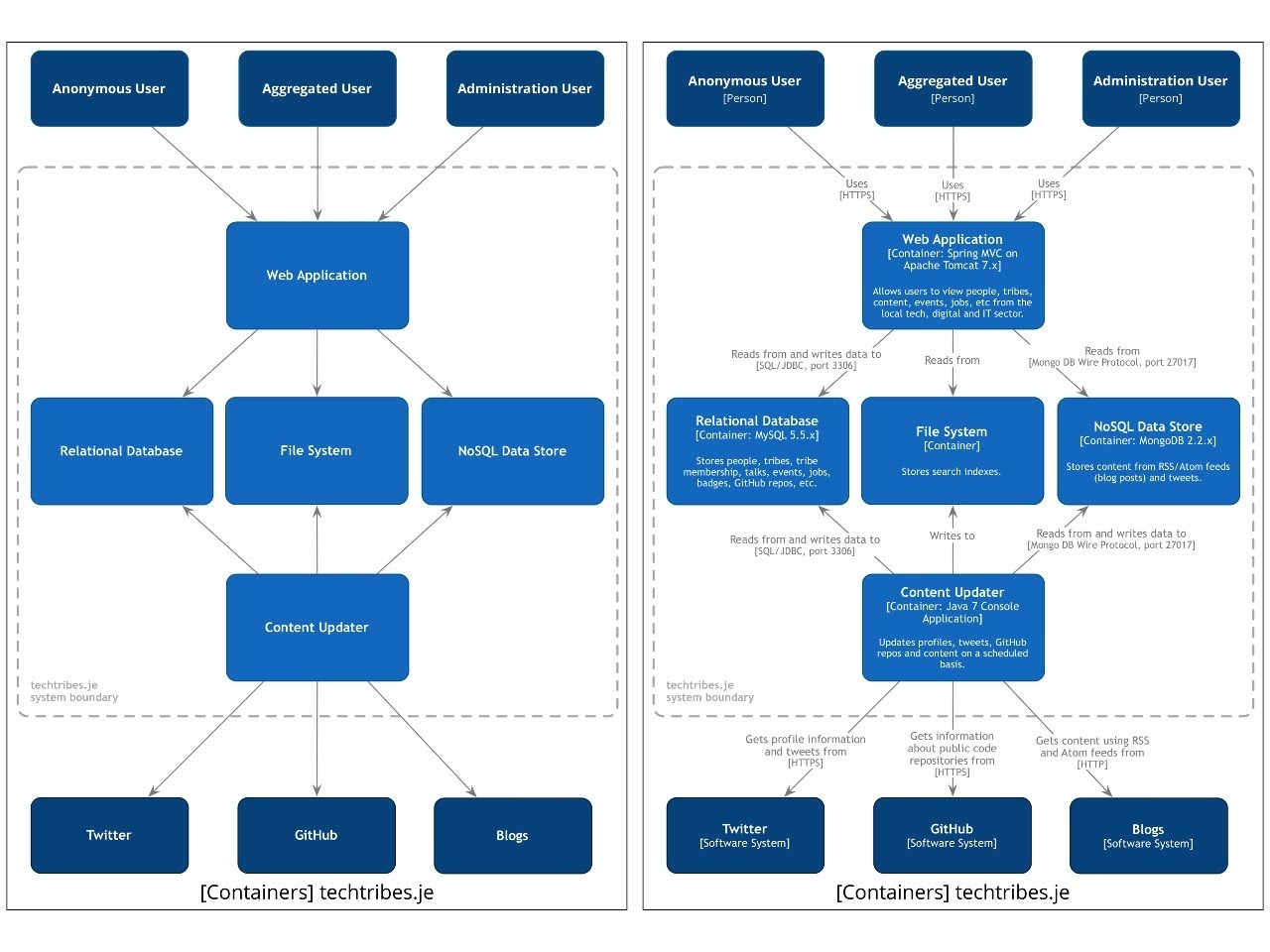

4.1 Không tạo “hộp trống”
Mỗi thành phần trong sơ đồ nên có:
- Tên
- Công nghệ sử dụng
- Mô tả trách nhiệm ngắn gọn
Điều này giúp người đọc hiểu ngay vai trò của thành phần mà không cần giải thích thêm.
4.2 Trực quan hóa công nghệ
Đừng che giấu công nghệ triển khai.
Hãy ghi rõ:
- Spring Boot
- React
- PostgreSQL
- Redis
- RabbitMQ
… trực tiếp trên sơ đồ để tăng tính thực tế và hỗ trợ giao tiếp kỹ thuật tốt hơn.
4.3 Đường kết nối phải có ý nghĩa
Các mũi tên cần thể hiện:
- Hướng phụ thuộc
- Luồng dữ liệu
- Hành vi tương tác
Ví dụ:
- “Gửi email đến”
- “Lấy dữ liệu từ”
- “Xác thực thông qua”
Thay vì chỉ nối các hộp bằng đường thẳng vô nghĩa.
5. Kết luận
Ngành phát triển phần mềm luôn yêu cầu sự linh hoạt, nhưng điều đó không có nghĩa là chúng ta được phép đánh mất khả năng giao tiếp kỹ thuật.
C4 Model chính là cây cầu kết nối giữa:
- Kiến trúc hệ thống
- Tài liệu kỹ thuật
- Và mã nguồn thực tế
Bằng cách sử dụng góc nhìn phân cấp từ tổng quan đến chi tiết, C4 giúp các nhóm phát triển:
- Dễ giao tiếp hơn
- Dễ onboarding hơn
- Dễ review kiến trúc hơn
- Và quan trọng nhất: giữ cho thiết kế phản ánh đúng hệ thống thực tế
6. Tài liệu tham khảo
- Simon Brown — The C4 Model for Visualising Software Architecture
